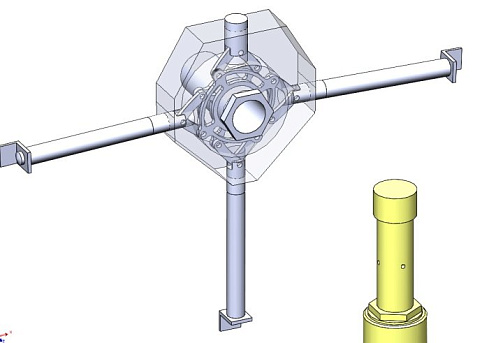

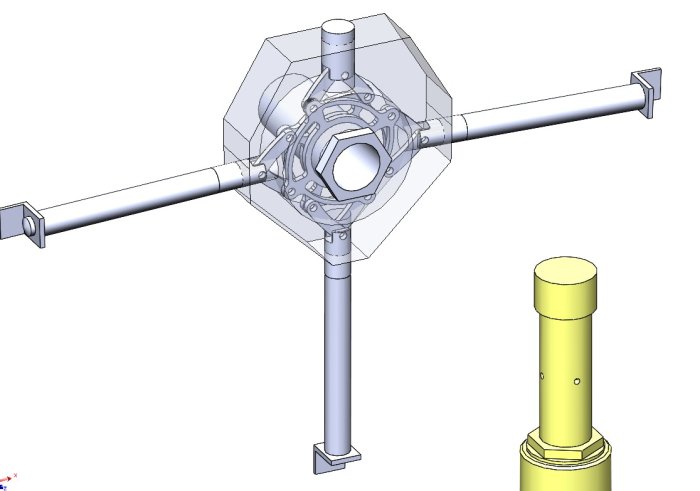

Центраторы предполагают закрепление в них измерительной визирной трубы, марки в оправе и измерения несоосности деталей проточной части цилиндров турбины (расточек) относительно реперной оси. Данные измерения являются частью работ по центровке турбоагрегатов.
Габаритные размеры, мм (вместе со смонтированными нутромерами НМ1250 ГОСТ 10-88) | 2800х114х2800 |
Масса центраторов, кг* | 2,5 |
Рабочий диапазон диаметров | от 304 мм до 2804 мм |
Рабочий диапазон перемещения винта регулировочного установки центратора, мм | от 0 до 22 |
Погрешность вписывания центратора в контролируемый диаметр, мм | ±0,02 |
Внутренний посадочный диаметр трубы центратора, мм | 40 H6+0.016 |
Угол наклона верхних ножек центратора, мм | 2˚± 10΄ |
Категория | готовое решение |
Вид поставки | Коробка |
Масса, кг | 2,5 |
Производство | ООО "ТЭК-Консалтинг" |
Модель | ТЭКК 04.00 |
