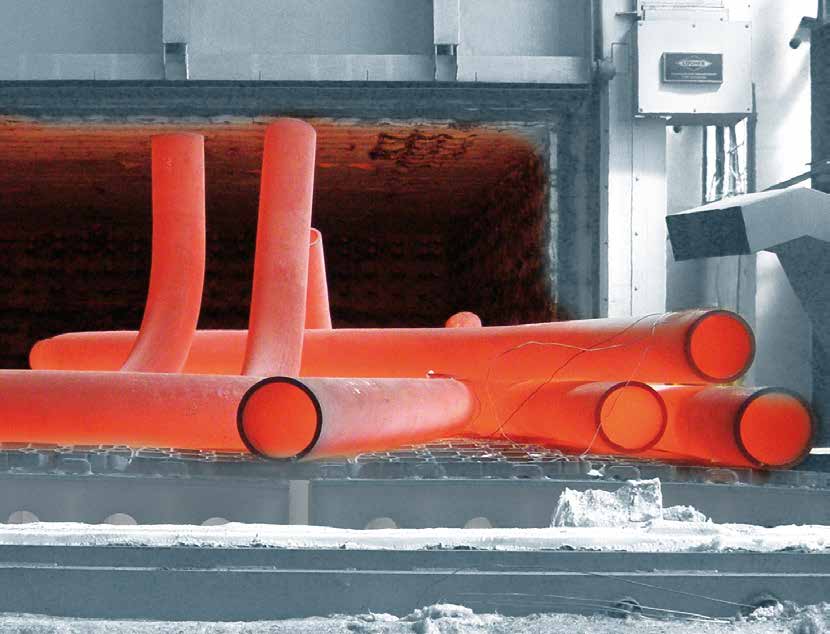

Высокие эксплуатационные характеристики стали Р91 обусловлены не только сочетанием легирующих добавок, но и в большей степени формированием структуры металла. Сталь подвергнута нормализации при температуре 1050 — 1080°С, охлаждению на воздухе до температуры 200°С и отпуску при температуре 750 — 780°С. При этом получается мартенситная мелкозернистая структура, стойкая к высокому сопротивлению ползучести при повышенных температурах.
Вот почему очень важно на всех стадиях обработки металла (гибки «на горячо», ковки, сварки, исправлении деформаций методом локального нагрева и термообработки) тщательно соблюдать технологический режим обработки для сохранения и поддержания исходной микроструктуры. Как правило, в случае нарушения теплового цикла обработки микроструктура металла не возвращается в исходное состояние после проведения отпуска. Для этого необходимо проводить нормализацию и отпуск, что не всегда возможно на готовом оборудовании и в монтажных условиях.
Информация получена из следующих источников:
2. Guidelines and Specifications for High-Reliability Fossil Power Plants: Best Practice Guideline for Manufacturing and Construction of Grade 91 Steel Components. Electric Power Research Institute/ Technical Report. November 2011.
